Anunciados los procesadores de escritorio Intel Comet Lake de décima generación y los conjuntos de chips de la serie 400, esto es lo nuevo

Intel lanzó hoy su familia de procesadores de escritorio Core de décima generación y sus conjuntos de chips Intel de la serie 400. Basado en el proceso de fabricación de silicio de 14 nm ++ y construido en el nuevo paquete LGA1200, los procesadores se basan en la microarquitectura “Comet Lake”. El diseño central de “Comet Lake” y su IPC son idénticos a los de “Skylake”, sin embargo, Intel aportó mejoras significativas al algoritmo de aumento de la velocidad de reloj del procesador, aumentó el número de núcleos o hilos en todos los ámbitos e introdujo nuevas características que podrían entusiastas de interés y overclockers. El componente uncore permanece prácticamente sin cambios con respecto a la generación anterior, con soporte para memoria DDR4 y PCI-Express gen 3.0. El uso de estos procesadores requiere una nueva placa base socket LGA1200, no funcionarán en placas base LGA1151 más antiguas.

En el corazón de la familia de procesadores Core de décima generación se encuentra un nuevo troquel de procesador monolítico de 10 núcleos, que conserva la misma estructura básica que el troquel “Coffee Lake Refresh” de 8 núcleos de la generación anterior, y el “Skylake” de 4 núcleos. Los núcleos están dispuestos en dos filas, intercalados por los bloques uncore e iGPU del procesador. Una interconexión de bus de anillo une los diversos componentes. La jerarquía de caché no ha cambiado con respecto a las generaciones anteriores, con 32 KB cada una de las cachés L1I y L1D; 256 KB de caché L2 dedicada por núcleo y 20 MB de caché L3 compartida. El iGPU es el mismo gráfico UHD 630 basado en Gen 9.5. Como mencionamos anteriormente, gran parte de la innovación de Intel para la décima generación es con el microcódigo del procesador (algoritmos de refuerzo).

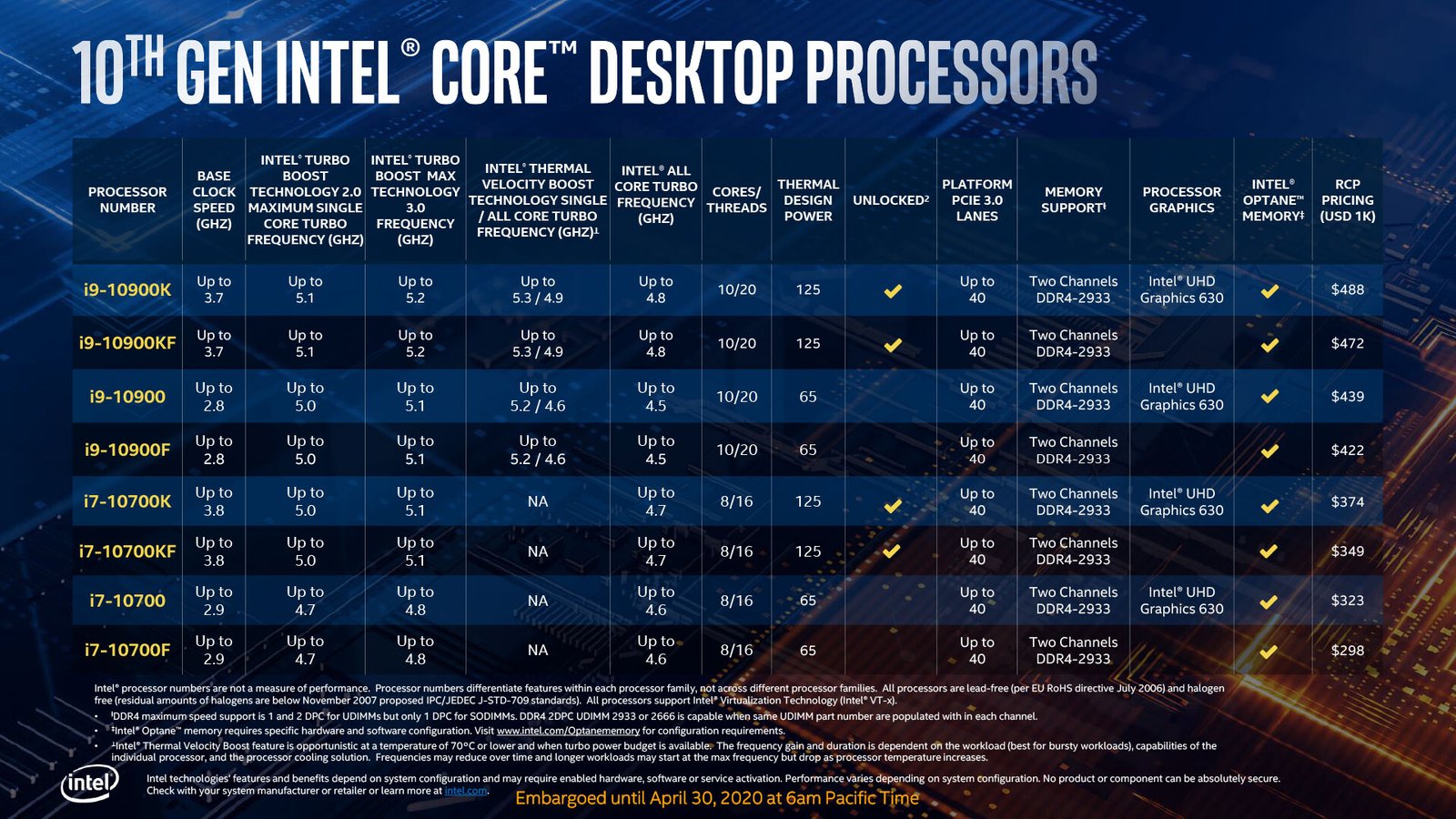

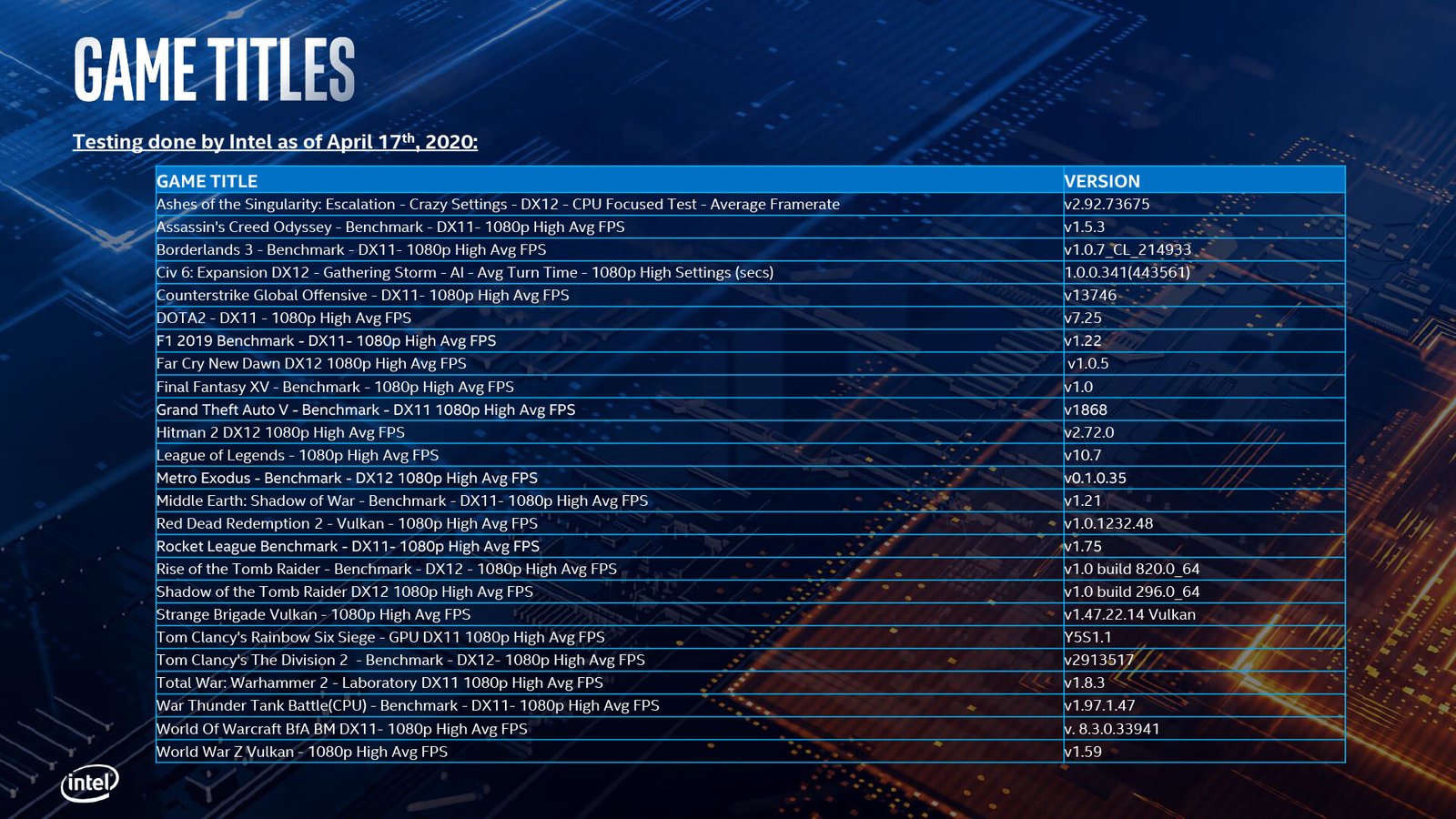

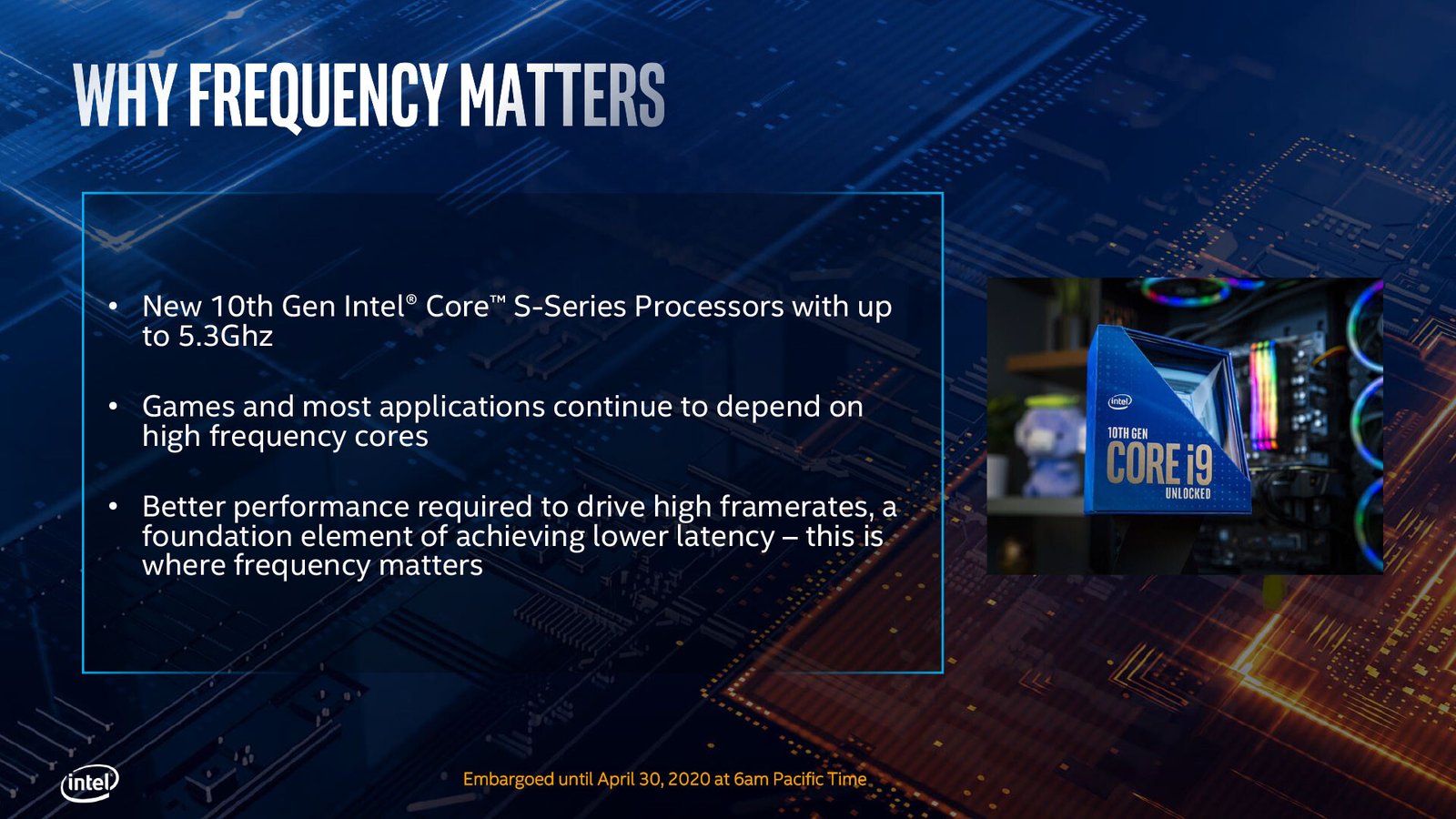

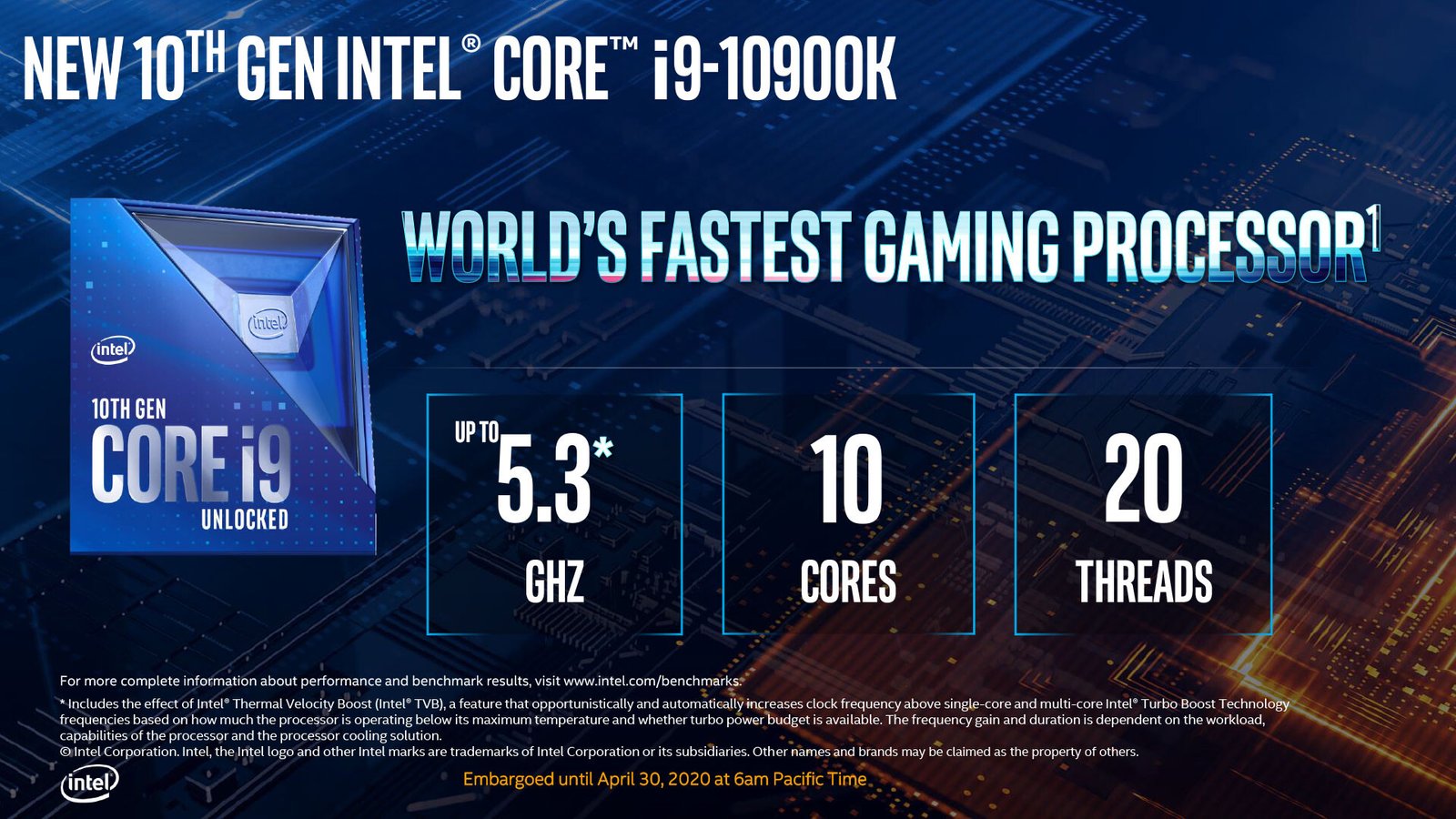

La matriz de 10 núcleos con todos sus núcleos habilitados es la columna vertebral de la nueva serie Core i9 de décima generación, incluida la parte insignia, el Core i9-10900K, un procesador de 10 núcleos / 20 hilos con velocidades de reloj máximas que se ejecutan hasta 5.30 GHz, que Intel afirma es el “procesador más rápido para juegos”. Todos los SKU Core i9 de la serie son de 10 núcleos / 20 hilos. El Core i9-10900K está desbloqueado y cuenta con un iGPU. El i9-10900KF está desbloqueado, pero carece de gráficos integrados (está físicamente presente en el silicio, pero está deshabilitado). El i9-10900 tiene un iGPU, pero no está desbloqueado. El i9-10900F carece de un iGPU y está bloqueado por multiplicador. Estos chips tienen un precio entre $ 422 y $ 488 (cantidades de bandeja de 1,000 unidades).

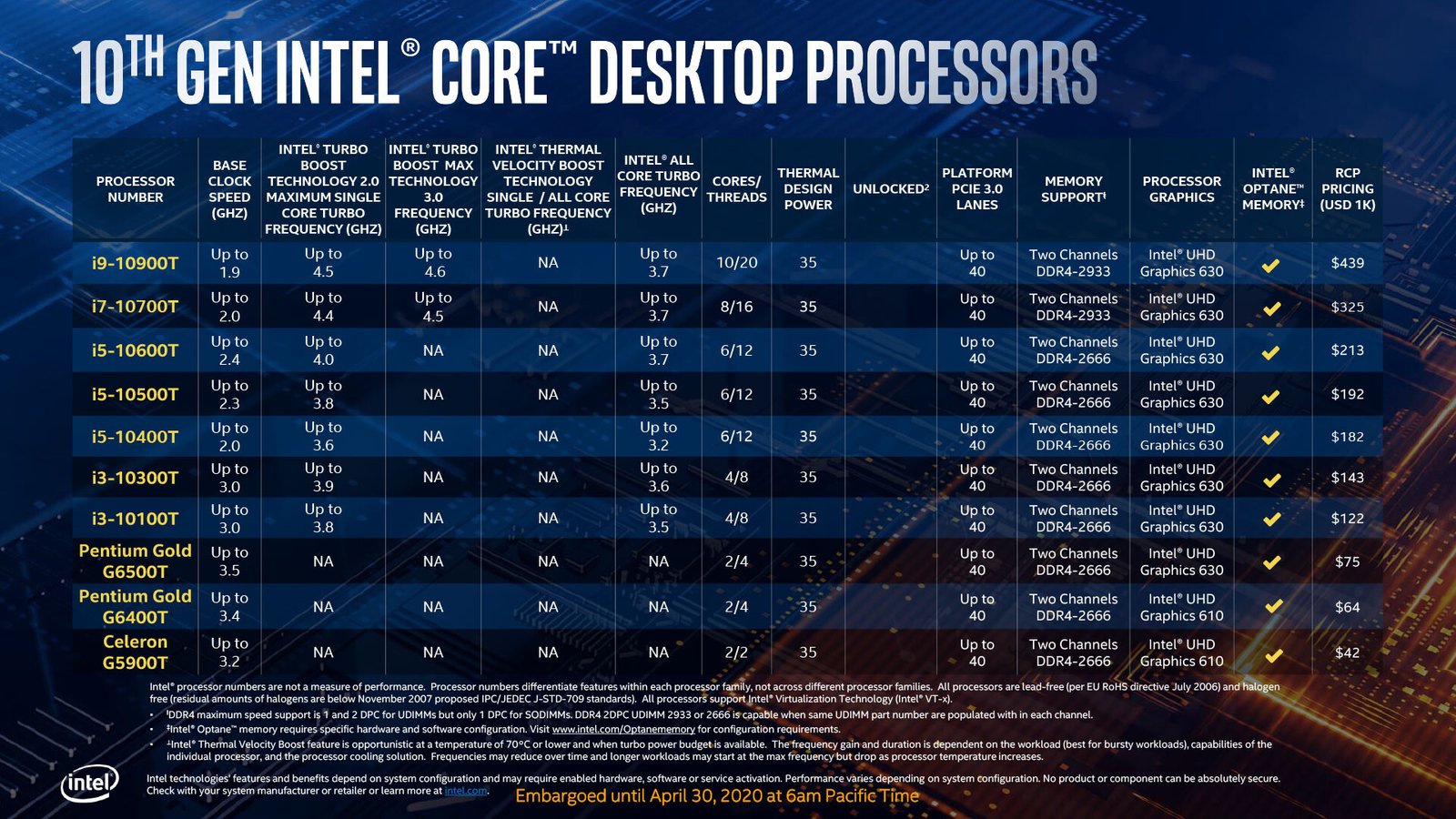

La serie Core i7 de décima generación, vendida a precios inferiores a $ 400, consta de piezas de 8 núcleos / 16 hilos con 16 MB de caché L3 compartida, la misma cantidad de músculo que la serie Core i9 de novena generación. Liderando esta línea está el Core i7-10700K, cronometrado hasta 5.10 GHz. Entre los SKU se encuentran el i7-10700K, el i7-10700KF, el i7-10700 y el i7-10700F.

En nuestra opinión, la serie Core i5 de décima generación es la más alentadora. Los populares chips del medio del mercado ahora son de 6 núcleos / 12 hilos, con 12 MB de caché L3 compartida, en todos los ámbitos (la misma cantidad que la serie Core i7 de octava generación). Liderando el paquete está el Core i5-10600K, seguido por el i5-10600KF y el i5-10600, i5-10500, i5-10400 y el i5-10400F. Estas SKU cubren el rango más amplio de puntos de precio desde solo $ 157 para el i5-10400F, hasta $ 262 para el i5-10600K desbloqueado.

La serie Core i3 de décima generación también ve una considerable mejora de hardware. Estas son partes de 4 núcleos / 8 hilos, con hasta 8 MB de caché L3 compartida (igual que la serie Core i7 de séptima generación). El i3-10300 y el i3-10320 cuentan con 8 MB de caché L3, mientras que el i3-10100 de nivel de entrada cuenta con 6 MB. El i3-10100 tiene un precio de $ 122, el i3-10300 a $ 143 y el i3-10320 a $ 154. No hay parte desbloqueada en la serie Core i3.

En la parte inferior de la pila se encuentran los procesadores Pentium Gold socket LGA1200 G6000-series de 2 núcleos / 4 hilos con 4 MB de caché L3, y Celeron G5900 series de 2 núcleos / 2 hilos con 3 MB de caché L3.

Intel que se queda con 14 nm tiene costos elevados en el frente de la eficiencia energética. Todos los K-SKU desbloqueados de la serie vienen con una clasificación TDP de 125 W sin precedentes (las generaciones anteriores de procesadores Intel LGA115x casi nunca tuvieron una clasificación TDP superior a 95 W). Casi todas las placas base LGA1200 de socket que hemos visto hasta ahora, salvo los diseños Mini-ITX, cuentan con al menos una configuración de entrada EPS (alimentación de CPU) de 8 + 4 pines. Las placas de gama alta incluso tienen configuraciones dobles de EPS de 8 pines similares a las placas base HEDT.

Lo que es realmente nuevo

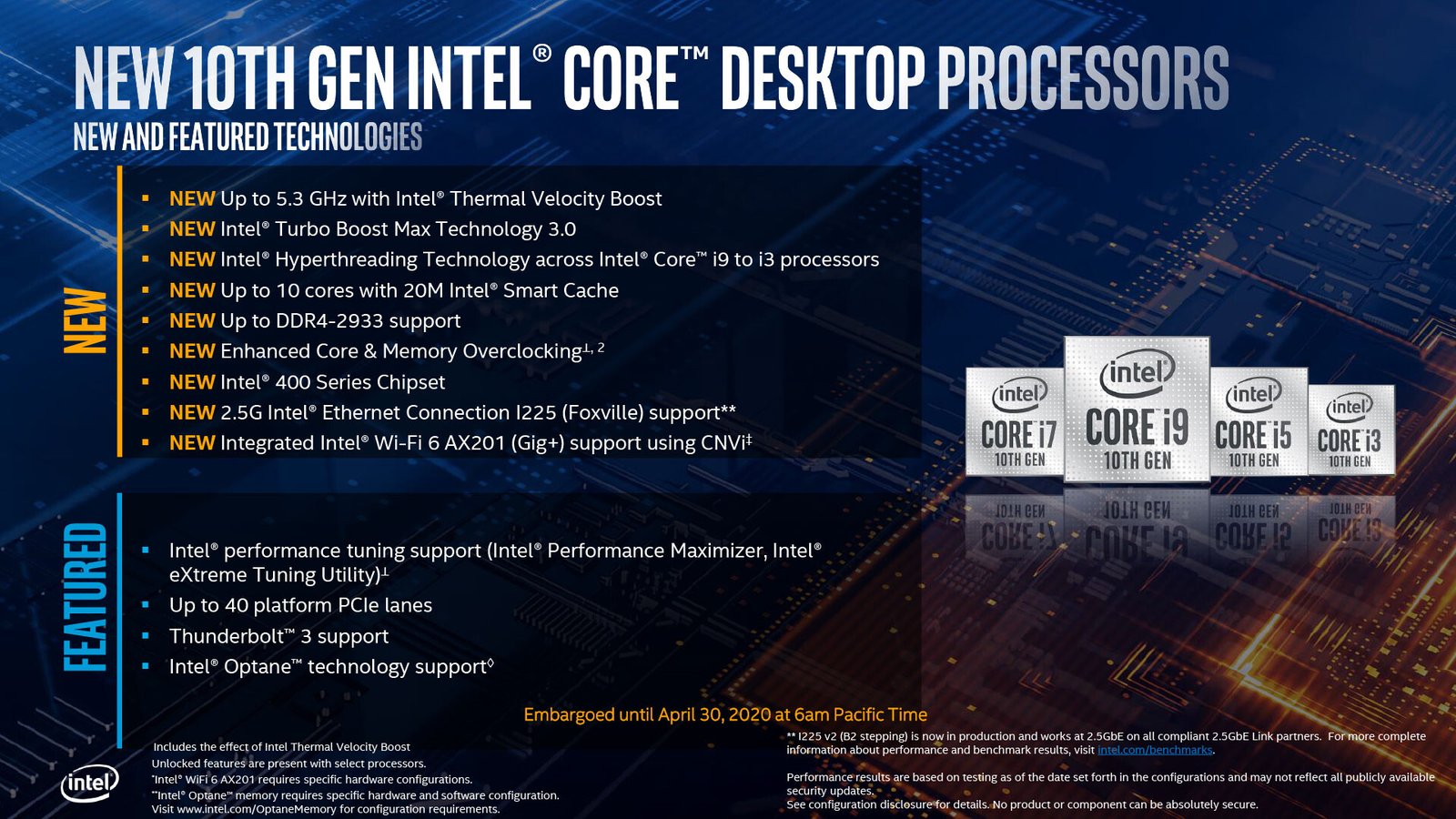

Como explicamos anteriormente, el IPC central de la microarquitectura “Comet Lake” de la décima generación no ha cambiado con respecto a la generación anterior, gran parte de la innovación de Intel se centra en aprovechar al máximo su diseño central existente. La siguiente es una lista de lo que es realmente nuevo:

  • HyperThreading en todos los ámbitos: Intel extendió HyperThreading para que esté disponible en la mayoría de su línea de productos. Originalmente, HT estaba reservado solo para partes de nivel superior, pero ahora se puede encontrar en las partes Core i9, Core i7, Core i5, Core i3 y Pentium Gold. SMT es una forma comprobada de aumentar el rendimiento de las aplicaciones de subprocesos múltiples al aprovechar los recursos de hardware inactivos en un núcleo de CPU y ofrece mejoras tangibles de rendimiento de subprocesos múltiples.
  • Hasta tres algoritmos de impulso diferentes: Intel tiene hasta tres algoritmos de impulso de velocidad de reloj diferentes implementados en varios SKU de la serie:
    • Turbo Boost 2.0: esta es la tecnología de refuerzo más básica, disponible en todas las SKU Core i9, Core i7, Core i5 y Core i3 de 10a generación

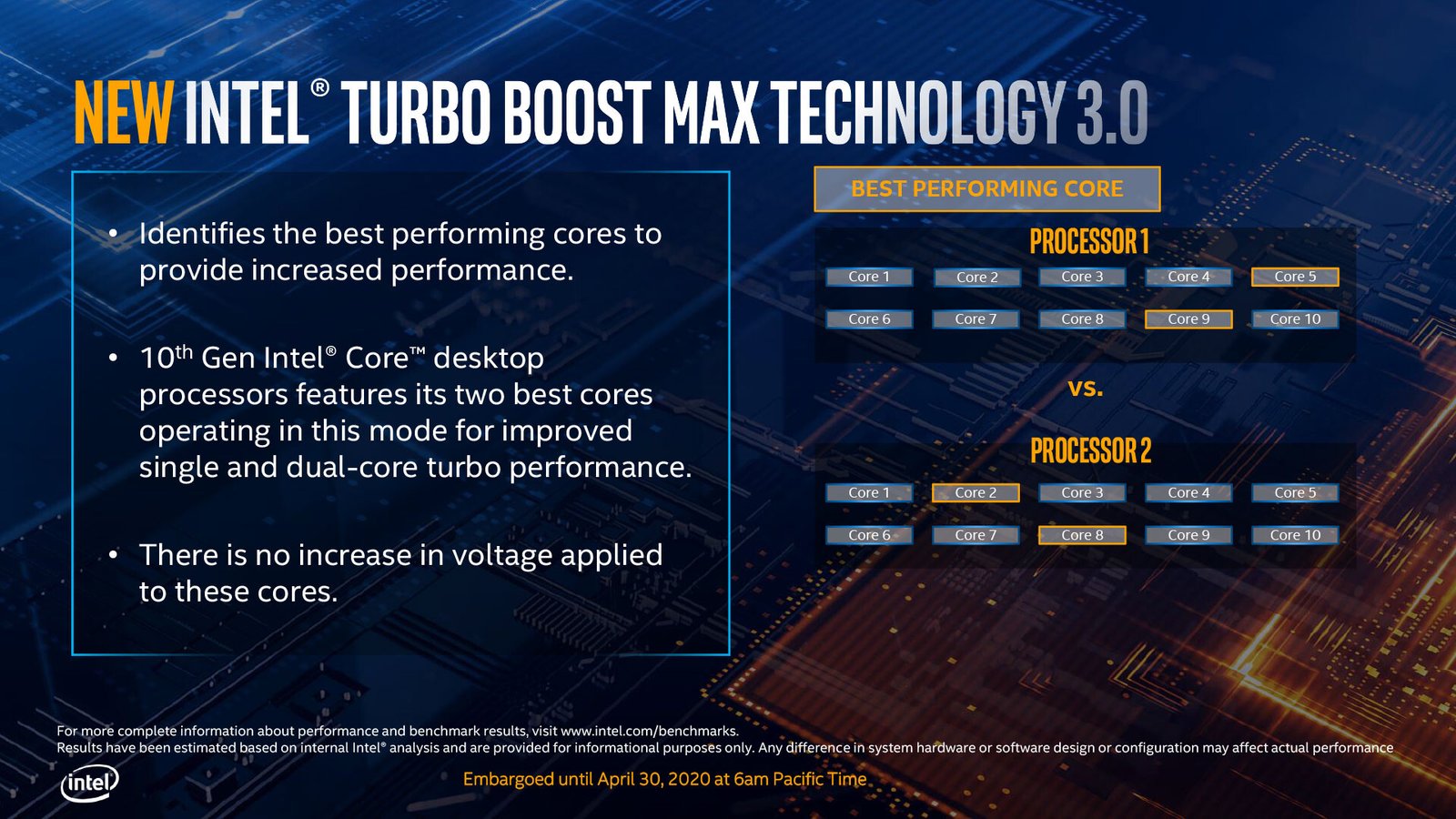

    • Turbo Boost MAX 3.0: transferido de la familia de procesadores Core X HEDT, Turbo Boost Max 3.0 ahora está disponible en SKU 10th Gen Core i9 y Core i7, lo que permite niveles superiores de velocidad de reloj que Turbo Boost 2.0, y también agrega “Núcleos favorecidos “. Esto hace que el sistema operativo conozca los dos núcleos físicamente mejores, que pueden soportar frecuencias de impulso más altas mejor que el resto de la CPU. El objetivo es que el planificador del sistema operativo priorice las cargas de trabajo en ejecución en estos núcleos, para que puedan ejecutarse más rápido. Windows 10 ha tenido conocimiento de Favored Core desde 1609, y los núcleos Linux x64 desde enero de 2018 lo han admitido.
    • Thermal Velocity Boost: Transmitido desde sus procesadores móviles Core de novena y décima generación, Thermal Velocity Boost está disponible para SKU Core i9 de décima generación. La función permite velocidades de impulso de reloj incluso más altas que Turbo Boost MAX 3.0, en ráfagas cortas, siempre que la solución de enfriamiento de su procesador pueda mantener constantemente las temperaturas por debajo de un umbral, y siempre que se cumplan algunos objetivos de potencia. Confirmamos con Intel que para los chips de escritorio de décima generación, este umbral se establece en 70 ° C (para las partes móviles es 65 ° C).

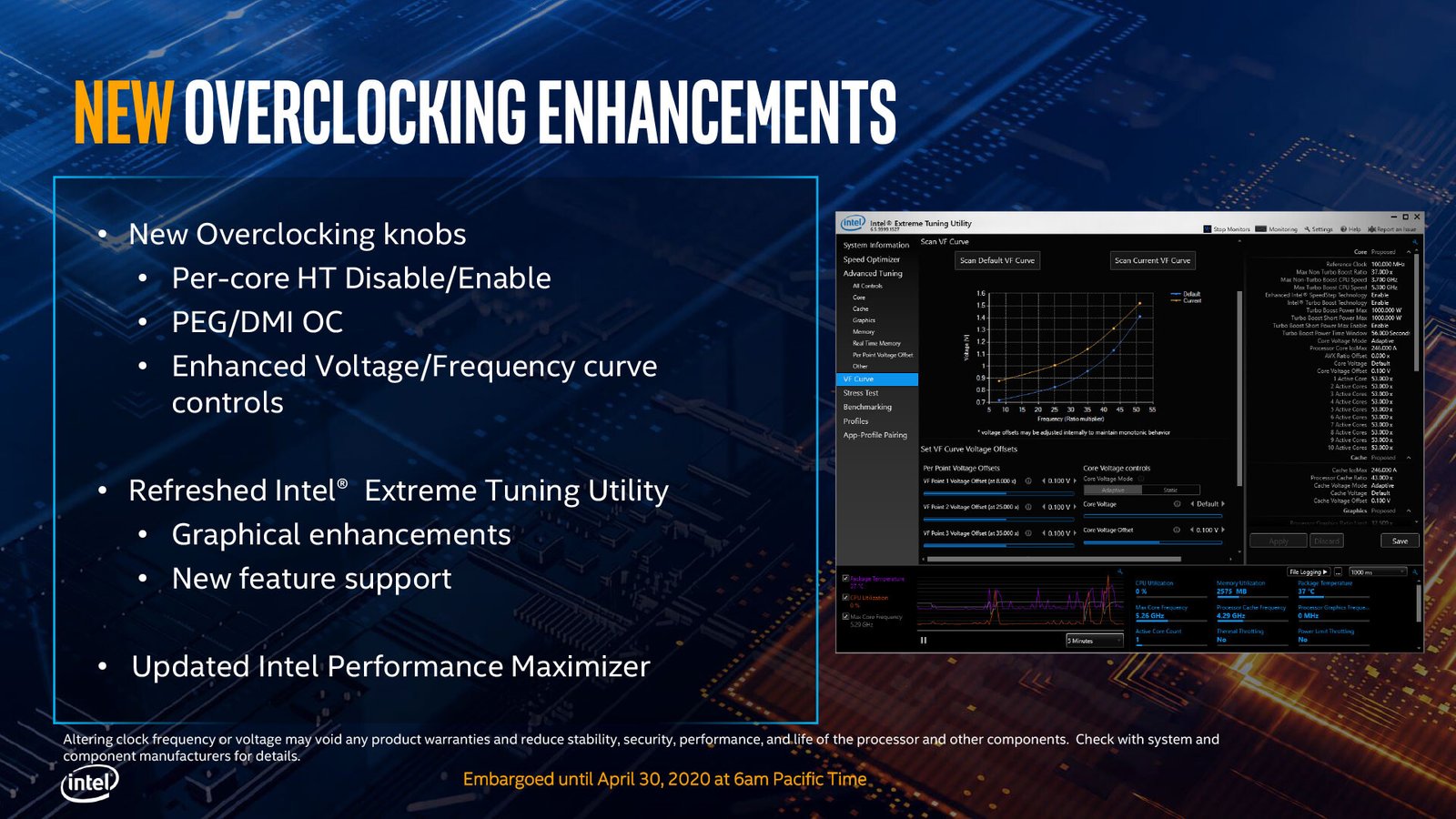

  • Nuevas funciones de overclocking de Core y Memory, que incluyen:
    • La capacidad de habilitar o deshabilitar HyperThreading para núcleos individuales. Hasta ahora, podría deshabilitar o habilitar HTT solo globalmente. Esto es una bendición para los jugadores que desean configurar algunos de sus núcleos sin HTT, y algunos con HTT para aplicaciones de transmisión
    • Controles de curva de frecuencia / voltaje de grano fino mejorados. Intel está lanzando una actualización importante para XTU junto con estos procesadores, que le permite configurar el voltaje en frecuencias individuales, para un control mucho más preciso de los parámetros de overclocking. Esta técnica fue iniciada por los proveedores de GPU y ayuda a reducir la energía en situaciones en las que la CPU no funciona a la frecuencia más alta. Tradicionalmente, puede programar una compensación de voltaje que desplace toda la curva de VF en una dirección, o programar un voltaje de anulación que ejecute la CPU al mismo voltaje todo el tiempo, desperdiciando toneladas de energía en el proceso. Ahora también puede cambiar la forma de la curva: ¿subvoltaje cuando está inactivo o ligeramente cargado, pero mayor voltaje cuando está cargado, para alcanzar un overclocking más alto? Es posible ahora.
    • La capacidad de overclockear el bus de gráficos PCI-Express 3.0 x16 (PEG) y el bus de conjunto de chips DMI. No estamos completamente seguros de cómo se logra esto. Ambas son interfaces basadas en PCIe, que solo pueden tolerar algunas variaciones de reloj de MHz para dispositivos de gran ancho de banda, como las GPU. Le preguntamos a Intel cómo funciona esto, y confirmaron que “DMI y PCIe están vinculados. Al hacer overclocking en uno, está overclocking al otro”.
  • Mejoras físicas en el empaque: Intel realizó algunas mejoras en el paquete del procesador con el objetivo de mejorar la transferencia de calor entre el troquel y la solución de enfriamiento. Sin cambiar la altura Z del paquete, Intel encontró una manera de espesar el IHS de cobre, al adelgazar la matriz de silicio (de 800 µm a 500 µm) y el sustrato de fibra de vidrio. TIM soldado (STIM) se encuentra entre la matriz y el IHS. Esto debería mejorar significativamente la transferencia de calor, ya que el silicio es un aislante térmico, mientras que el IHS de cobre es altamente conductor.
  • Soporte nativo para DDR4-2933 y relojes de memoria superiores en todos los ámbitos: hasta DDR4-4000 para dos módulos de rango doble, sobre DDR4-4800 para dos módulos de rango único y más allá de DDR4-5000 para un módulo de rango único.

El chipset Intel Z490

Intel está lanzando su último chipset de escritorio de primer nivel, el Z490. La familia de conjuntos de chips Intel de la serie 400 incluye otros modelos, incluidos el B460 y el H410, aunque no estamos seguros de si los dos últimos estarán disponibles en el lanzamiento. El Z490 lidera el paquete con conectividad maximizada.

Le preguntamos a Intel y confirmaron que Z490 se basa en un proceso de producción de 14 nm. Se conecta al procesador LGA1200 a través de un bus de chipset DMI 3.0 convencional (32 Gbps por dirección). La conectividad es un impresionante 24 PCI-Express 3.0 carriles descendentes, que combinados con los 16 carriles PEG del procesador suman hasta 40 carriles en esta plataforma. Los diseñadores de placas base utilizan este presupuesto de carril PCIe para implementar hasta tres ranuras NVMe M.2 y varios dispositivos de gran ancho de banda, como controladores host USB 3.2 adicionales, controladores Thunderbolt 3, redes de 10 GbE, etc.

El Z490 integra un controlador AHCI / RAID SATA de 6 Gbps de 6 puertos, un controlador USB 3.2 gen 2 de 4 puertos con capacidad Gen 2 x2 (20 Gbps), hasta 12 puertos USB 3.2 gen 1 (5 Gbps), un audio HD bus con capacidad de Intel Smart Sound (codificación / decodificación de audio de baja potencia), que le permite emitir comandos de voz a su PC incluso en modo de espera; y un MAC integrado para un controlador i225-V “Foxville” 2.5 GbE o más barato i219-V “Jacksonville” 1 GbE. El chipset también viene con la preparación para la tarjeta Intel AX201 WLAN a través de la interfaz CNVi (802.11ax Wi-Fi + Bluetooth 5).

Disponibilidad

Aunque se anunció hoy, los procesadores de escritorio Core de décima generación y las placas base LGA1200 compatibles deberían llegar a los mercados de todo el mundo a partir de mayo a junio: las SKU K llegarán primero al mercado.
